XLR卡侬平衡接口，你不知道的秘密？

1、 XLR接口辨别和介绍

XLR端子常俗称为Cannon插头或Cannon端子，从最初的端子升级加入了弹簧锁（具有弹簧卡扣设计，连接稳定，不易拉脱）、后来在端子接触面以橡胶包着（CannonX，Latch、Rubber缩写XLR的由来），设备通常标识为XLR（功放类）、TRS（音箱）、MIC（麦克风）等，其外观公头为三个圆形插针、母头则为三个插针的母座。

接口指示

XLR接口也从三针发展到四针、迷你五针卡侬等，这次我们主要讲常见的三针卡侬平衡口。

XLR接口的应用：如高端CD、解码、前后级功放、麦克风、调音台、声卡等设备。

四针卡侬一般出现在耳放类设备上、五针卡侬应用于主副音箱连接上使用。

设备上XLR输出接口为公头、输入端为母头。

适用范围

2、 接口传输介绍

*接口三针的作用

1- Ground接地 （避免电流干扰）

2- 热端(+级) 共同传输同一轨道信号

3- 冷端（-级) 共同传输同一轨道信号（但冷端传输信号是热端相位相反的信号，两个信号就像照镜子一样）

接线指示图

在传输中，1地线接地保证了信号传输屏蔽性，避免电流声生产，2热端和3冷端共同传输同一段信号，而3冷端传输的信号波段是2热端的镜像，就犹如两个信号照镜子一样，在复杂的信号传输中，很难避免外界电磁波（RMI/RFI）干扰，导致信号的信噪比模糊不清，电磁波干扰产生的噪音信号在2热端和3冷端相反相位的信号经过功放放大器再次180°相反从而抵消或消减，最后带来干净纯正的音频信号。

传输指示图

*有些品牌的设备相位不同，连接也要根据相位相同的线材来匹配。

3、RCA和XLR什么区别？

RCA和XLR线材或接口的区别，由于普遍HIFI设备上两种接口都会配，导致烧友纠结选择哪一种模式传输更有优势，哪种声音更好听？我认为便是其中一个比较有代表性的议题。今天就这一问题，大家来一起探讨，欢迎在评论区留言。

RCA与XLR一样都是传输单声道模拟信号，立体声需要一组接口来组建左右声道，其信号从CD信号一路到前后级功放保持不变。

与RCA(莲花头的接口)模拟音频线缆直接传输声音的方式完全不同，平衡模拟音频(Balanced Analog Audio)接口使用两个通道分别传送信号相同而相位相反的信号。接收端设备将这两组信号相减，干扰信号就被抵消掉，从而获得高质量的模拟信号。

XLR最大的优势便在于其抗噪能力，降噪过滤杂音，非常适合低电平信号的长距离传输，比如专业HIFI领域和比较常见的收录音麦克风，此产生的信号电压是非常低的，需要经过长距离的传输，在线路复杂环境中存在设备之间干扰。XLR传输就比RCA具有一定的优势。在线材方面XLR平衡线普遍逗比RCA，在短距离传输音源干净为主的HIFI领域，抗干扰优势与RCA相比可能并不是非常明显，具体要看实测试听感受。

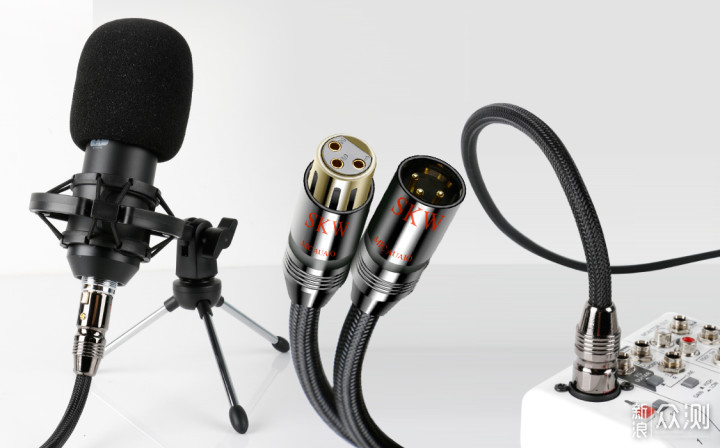

录音设备-麦克风声卡

4、 Hi-Fi试听实测

金嗓子DP-560 CD机+金嗓子前级C-2850+金嗓子Accuphase A-70纯后级+ BW 803 D3音箱+SKW MX2203平衡线+SKW MX2202莲花线（AB模式测试）

XLR连接

试听金碟：著名管风琴家雨果•迪斯勒《爱德费恩雷特变奏曲》>XLR平衡模式

一首大键琴与弦乐团协大动态奏曲，声音融洽充满韵律动，但不是模糊不清，而是能听到各种乐器的声线，细节丰富又精准。大键琴的表现的清脆明亮，再次展露优异的高频性能。接着音乐分三线进行， 一是轻盈活跃的大键琴，走高音主旋律， 二是流畅的弦乐中高音声部，带有清楚的听到琴弦挑动沙沙质地：三是低音提琴以拨弦的方式构筑音乐的下盘，引领音乐持续前行。XLR模式下可以发现这三线都有干净的质地，清晰的纹理，而且厚度、适宜速度适中，三线既分离，又显得融洽。它展现了不错的音场深度，且前、中、后的层次非常清楚。

BW音箱

试听金碟：Rebecca Pidgeon《Spanish Harlem》>RCA莲花模式

贝斯低频赋有弹性，收得快不拖泥带水。人声结像的高度距离很合理， 泛音堂音恰到好处。典灵魂曲目 ( Capulito de Aleli) 的乐曲版去掉了人声，更专注于乐器的欣赏。莲花接口是偏暖、中低频略厚的声音。播放古典音乐又够亮泽，带来 “高雅〞的气质，而播放流行音乐，又能够接地气变得 “通俗" ，人声和背景有层次，良好的低频使。现代的偏 电子风的流行音乐，优秀的分离度和清哳度增强了歌曲的 细节；而以前港台流行的鼓点节奏感强，R5的优秀低频则 使音乐动感十足。而其中的核心，便是片5温润的中频，演 绎出歌曲中的人声之美，歌手形象完整、鲜明、感情丰富。

5、总结：

平衡传输的这一特点会更利于大编制和大动态的展现，细节更加丰富。而RCA则会更倾向于与人声柔美、紧凑的乐感发挥。很难在单一层面去判别两者的优劣。而且要结合不同放大和电路环境以及个人听感去做选择，当然为了不同的音乐曲风去选择不同的模式输入更是个不错的选择，当然也需要一条优秀的线材来匹配，好马配好鞍才能把他发挥的淋漓尽致，好的声音还需要好的心情去聆听，当人完全放松后又有不一样的听感感受。

·下一篇《数字音频时代，你不知道的秘密？》，敬请期待
